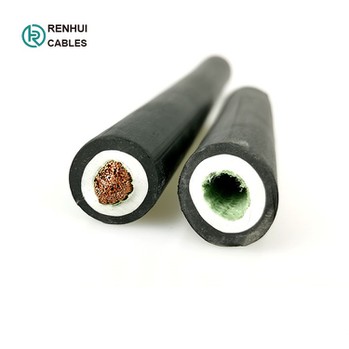

Wasserdichtes Gummikabel
1. Anwendung, wasserdichtes Gummikabel
Dieses Produkt eignet sich für den Anschluss verschiedener Tauchmotorgeräte mit einer Nennspannung von nicht mehr als 450/750 V und hält großen mechanischen äußeren Kräften stand.
 |
 |
 |

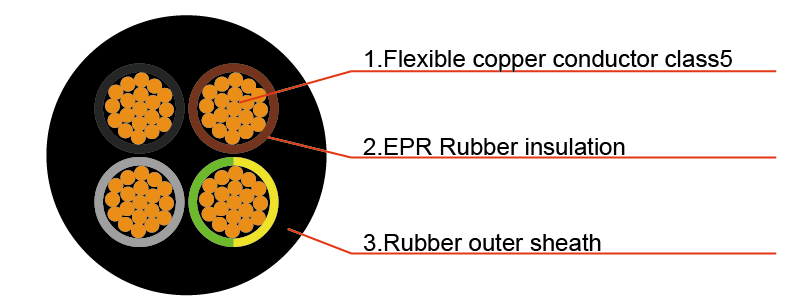

2. Kabelzeichnung, wasserdichtes Gummikabel
 |
 |
 |
 |
 |
 |
3.Konstruktion, wasserdichtes Gummikabel
-Leiter: Flexibler Kupferleiter der Klasse 5
-Isolierung: Ethylen-Propylen-Gummi-Isolierung
-Füller: Füllseil (je nach Produktionsanforderungen)
-Wickelband
-Außenmantel: Gummimantel
4.Spezifikation, wasserdichtes Gummikabel
1 Kern: 1.0~400 mm2
2 Kerne: 1.0~95 mm2
3~5 Kerne:1.0~150mm2
3+1 Kerne: 2,5–150 mm2
3+2 Kerne: 2,5–150 mm2
4+1 Kerne: 2,5–150 mm2
5. Kernidentifikation, wasserdichtes Gummikabel
1 Kern: Grau (Schwarz)
2 Adern: Braun, Blau
3 Kerne: Braun, Blau, Gelb/Grün
4 Kerne, 3+1 Kerne: Braun, Blau, Grau, Gelb/Grün
5 Kerne, 3+2Kerne, 4+1 Kerne: Braun, Blau, Schwarz, Grau, Gelb/Grün
6.Technische Daten, wasserdichtes Gummikabel
Nennspannung (U0/U): 450/750 V
Maximale Spannung (Um): 1,1 U
Max. Betriebstemperatur des Leiters: +60 Grad
Temperatur der Arbeitsumgebung: -20 Grad ~+45 Grad
Kabelverlegungstemperatur: Größer oder gleich 0 Grad
Mindest. Biegedurchmesser: 6D
Prüfspannung: 2,5 kV/5 Min
7. Datenblatt, wasserdichtes Gummikabel
|
Spezifikation (mm2) |
Leiterdurchmesser (mm) |
Dämmstärke (mm) |
Dicke des Außenmantels (mm) |
Ca. Durchmesser (mm) |
Ca Gewicht (kg/km) |
|
1x1 |
1.2 |
0.8 |
1.3 |
5.2~6.5 |
50 |
|
1x1.5 |
1.5 |
0.8 |
1.4 |
5.7~7.1 |
65 |
|
1x2.5 |
2.0 |
0.9 |
1.4 |
6.3~7.9 |
83 |
|
1x4 |
2.5 |
1.0 |
1.5 |
7.2~9.0 |
112 |
|
1x6 |
3.2 |
1.0 |
1.6 |
7.9~9.8 |
145 |
|
1x10 |
4.3 |
1.2 |
1.8 |
9.5~11.9 |
223 |
|
1x16 |
5.3 |
1.2 |
1.9 |
10.8~13.4 |
304 |
|
1x25 |
7.0 |
1.4 |
2.0 |
12.7~15.8 |
446 |
|
1x35 |
8.0 |
1.4 |
2.2 |
14.3~17.9 |
564 |
|
1x50 |
9.6 |
1.6 |
2.4 |
16.5~20.6 |
773 |
|
1x70 |
11.5 |
1.6 |
2.6 |
18.6~23.3 |
1032 |
|
1x95 |
13.3 |
1.8 |
2.8 |
20.8~26.0 |
1358 |
|
1x120 |
15.0 |
1.8 |
3.0 |
22.8~28.6 |
1623 |
|
1x150 |
16.8 |
2.0 |
3.2 |
25.2~31.4 |
2013 |
|
1x185 |
19.0 |
2.2 |
3.4 |
27.6~34.4 |
2481 |
|
1x240 |
22.0 |
2.4 |
3.5 |
30.6~38.3 |
3166 |
|
1x300 |
24.0 |
2.6 |
3.6 |
33.5~41.9 |
3783 |
|
1x400 |
28.0 |
2.8 |
3.8 |
37.4~46.8 |
4939 |
8.Produktionsfortschritt
9.Zertifikate:
 |
 |
10.Verpackung:
-Holztrommel aus Stahl (Begasung)
Kabellänge in jeder Trommel: 1000 m/2000 m oder entsprechend den tatsächlichen Anforderungen an die Kabellänge.
-Trommelgröße:
Je nach Kabellänge und Behältergröße
Um Ihnen einen genauen Preis nennen zu können, teilen Sie uns bitte die benötigte Kabellänge mit. Größere Menge, mehr Rabattvorteil für Sie bereit!
-Hafen:
Qingdao oder andere Häfen gemäß Ihren Anforderungen.
-Seefracht:
FOB/C&F/CIF-Angebote sind alle verfügbar.
 |
 |
 |
