1.Nennspannung für MS-Kabel nach europäischem Standard
N2XSY - Einzelkupferader XLPE isoliert mit PVC-Ummantelung 6/10kV 12/20kV 18/30kV
N2XS2Y - Einzelkupferader XLPE isoliert mit PE-Ummantelung 6/10kV 12/20kV 18/30kV
NA2XSY - einzelner Aluminiumkern XLPE isoliert mit PVC-Mantel 6/10kV 12/20kV 18/30kV
NA2XS2Y - einzelner Aluminiumkern XLPE isoliert mit PE-Mantel 6/10kV 12/20kV 18/30kV
N2XSEY - 3 Kupferkern XLPE isoliert mit PVC-Ummantelung 6/10kV
N2XS(F)2Y - Einzelkupferkern XLPE isoliert mit wasserblockierendem Pulver und PE-Ummantelung 6/10kV 12/20kV 18/30kV
N2XS(FL)2Y - Einzelkupferkern XLPE isoliert mit wasserblockierendem Pulver und Aluminiumband fest mit PE-Mantel verbunden 6/10kV 12/20kV
NA2XS(F)2Y - XLPE mit einzelnem Aluminiumkern, isoliert mit wasserblockierendem Pulver und PE-Ummantelung 6/10 kV 12/20 kV 18/30 kV
NA2XS(FL)2Y - XLPE mit einzelnem Aluminiumkern, isoliert mit wasserblockierendem Pulver und Aluminiumband, fest mit PE-Mantel verbunden 6/10 kV 12/20 kV 18/30 kV

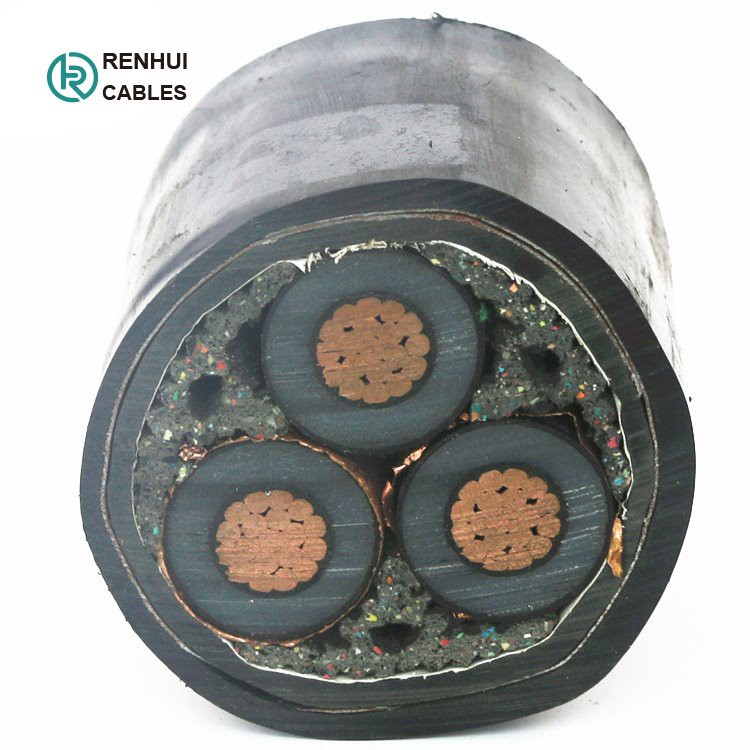

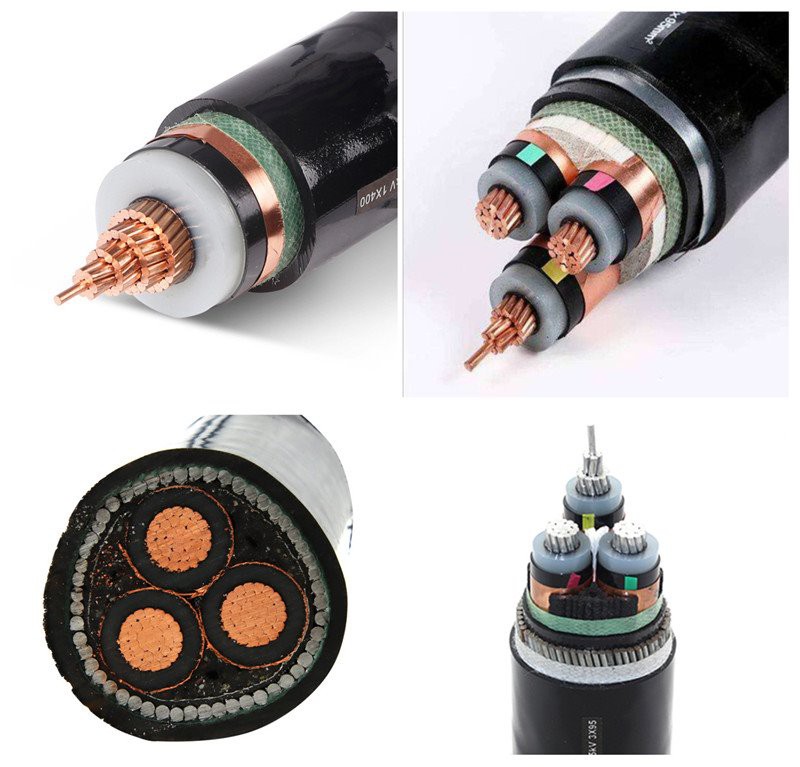

2.Mittelspannungskabelkonstruktion:
| MV-Kabelschicht | MS-Kabelmaterialien | Kabelzeichnung |
Dirigent | Kupfer oder Aluminium – Klasse 1 massiv, Klasse 2 verseilt |
|
Dirigentenschirm | Halbleiterschicht | |
Isolierung | XLPE (vernetztes Polyethylen) | |
Isolierschirm | Halbleiterschicht | |
Metallischer Bildschirm | Kupferdrähte und/oder Kupferband | |
Innere Hülle | Wird dort angewendet, wo auch Rüstung angewendet wird. | |
Rüstung | Einzelader: Aluminiumdrähte/Band | |
Außenhülle | LDPE, MDPE (Polyethylen niedriger/mittlerer Dichte), PVC (Polyvinylchlorid), LSZH (Low Smoke Zero Halogen) |
3.Produktstandard
IEC 60502-2 Starkstromkabel mit extrudierter Isolierung und deren Zubehör für Nennspannungen von 1 kV (Um=1,2 kV) bis 30 kV (Um=36 kV) – Teil 2: Kabel für Nennspannungen von 6 kV(Um=7.2kV) und 30 kV(Um=36kV).
4.PaketMaterial:
Holztrommel, Stahlholztrommel (Begasung)
Kabellänge in jeder Trommel: 500 m/1000 m oder gemäß den tatsächlichen Kabellängenanforderungen.
