1.Anwendung (Antennenbündelkabel):
Luftbündelkabel für die Stromübertragung, das für den Wiederaufbau von Stadt- und Waldregionen verwendet wird und die Sicherheit und Zuverlässigkeit von elektrifizierten Drahtnetzen verbessern kann.
2.Normen(Antennenbündelkabel):
BS7870, HD626, NF33, IEC228, IEC209, IEC60502
3.Kabelkonstruktion(Antennenbündelkabel):

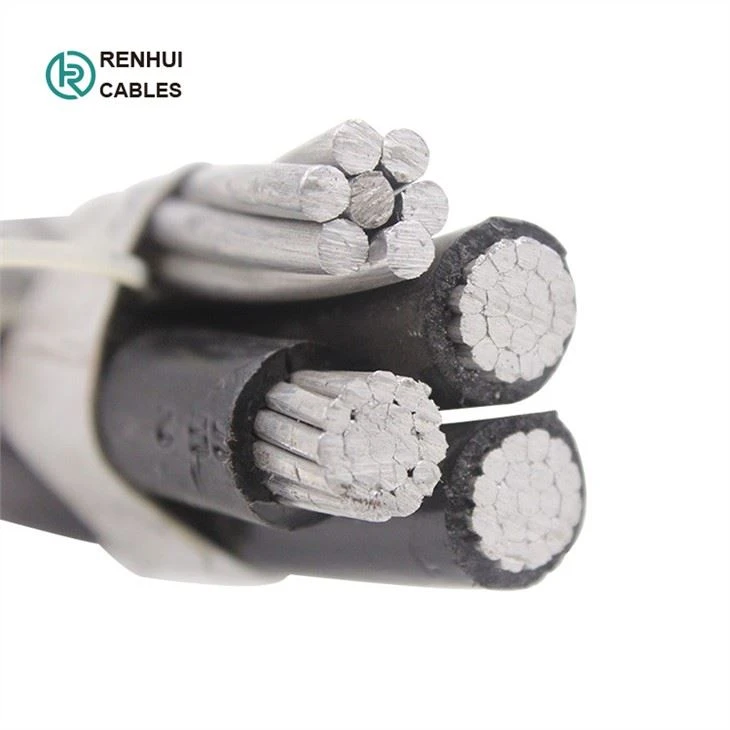

ABC-Kabel (Antennenbündelkabel) sind konzentrisch verseilte Aluminiumdrähte der EC-Klasse, die entweder mit schwarzem, wetterbeständigem, vernetztem Polyethylen (XLPE) oder Polyethylen (PE) isoliert sind. Die Leiterisolation ist mit Längsrippen zur Phasenkennzeichnung gekennzeichnet.
4.Parameter(Antennenbündelkabel):
ABC-Kabel (Antennenbündelkabel) | ||||||
SPEZ. mm² | Leiterstruktur (verdichtetes AL) (Anzahl/mm) | Dämm Material | Isolationsstärke (mm) | Ca. Gesamtdurchmesser (mm) | Ca. Gewicht (kg/km) | Verpackungsmeter pro Fass |
2x16 | 7/1.72 | XLPE (HDPE) | 1.2 | 14.6 | 131.4 | 250-4000m |
2x25 | 7/2.15 | 1.2 | 16.8 | 189 | 250-4000m | |
2x35 | 7/2.54 | 1.4 | 19.8 | 264.5 | 250-3500m | |
2x50 | 7/2.92 | 1.4 | 22.6 | 344.1 | 250-3000m | |
2x70 | 19/2.15 | 1.4 | 25.6 | 470 | 250-3000m | |
2x95 | 19/2.54 | 1.6 | 29.8 | 645.5 | 250-3000m | |
3x16 | 7/1.72 | 1.2 | 15.7 | 197.1 | 250-4000m | |
3x25 | 7/2.15 | 1.2 | 18.1 | 283.5 | 250-3500m | |
3x35 | 7/2.54 | 1.4 | 21.3 | 396.7 | 250-3500m | |
3x50 | 7/2.92 | 1.4 | 24.3 | 516.2 | 250-3000m | |
3x70 | 19/2.15 | 1.4 | 27.6 | 705.1 | 250-3000m | |
3x95 | 19/2.54 | 1.6 | 32.1 | 968.2 | 250-3000m | |
4x16 | 7/1.72 | 1.2 | 17.6 | 262.9 | 250-3500m | |
4x25 | 7/2.15 | 1.2 | 20.3 | 378 | 250-3500m | |
4x35 | 7/2.54 | 1.4 | 23.9 | 528.9 | 250-3000m | |
4x50 | 7/2.92 | 1.4 | 27.3 | 688.3 | 250-3000m | |
4x70 | 19/2.15 | 1.4 | 30.9 | 940.1 | 250-3000m | |
4x95 | 19/2.54 | 1.6 | 36 | 1291 | 250-3000m | |
ABC-Kabel (Antennenbündelkabel) | |||||||
SPEZ. mm² | Leiterstruktur | Dämm Material | Isolationsstärke (mm) | Ca. Gesamtdurchmesser (mm) | Ca. Gewicht (kg/km) | Verpackungsmeter pro Fass | |
Phase (kompaktiertes AL) | Neutral (Legierung) | ||||||
(Anz./mm) | Aluminium (Anz./mm) | ||||||
1x16 plus 1x16 | 7/1.72 | 7x1.72 | XLPE (HDPE) | 1.2 | 12.5 | 110.1 | 250-4000m |
1x25 plus 1x25 | 7/2.15 | 7/2.15 | 1.2 | 14.9 | 163.9 | 250-4000m | |
1x35 plus 1x35 | 7/2.54 | 7/2.54 | 1.4 | 17.5 | 229 | 250-3500m | |
1x50 plus 1x50 | 7/2.92 | 7/2.92 | 1.4 | 20.1 | 300 | 250-3000m | |
1x70 plus 1x70 | 19/2.15 | 19/2.15 | 1.4 | 23.6 | 423.2 | 250-3000m | |
1x95 plus 1x95 | 19/2.54 | 19/2.54 | 1.6 | 27.6 | 585.4 | 250-3000m | |
2x16 plus 1x16 | 7/1.72 | 7/1.72 | 1.2 | 14.2 | 175.8 | 250-4000m | |
2x25 plus 1x25 | 7/2.15 | 7/2.15 | 1.2 | 16.7 | 258.4 | 250-3500m | |
2x35 plus 1x35 | 7/2.54 | 7/2.54 | 1.4 | 19.7 | 361.2 | 250-3500m | |
2x50 plus 1x50 | 7/2.92 | 7/2.92 | 1.4 | 22.5 | 472.1 | 250-3000m | |
2x70 plus 1x70 | 19/2.15 | 19/2.15 | 1.4 | 26.1 | 658.3 | 250-3000m | |
2x95 plus 1x95 | 19/2.54 | 19/2.54 | 1.6 | 30.5 | 908.2 | 250-3000m | |
3x16 plus 1x16 | 7/1.72 | 7/1.72 | 1.2 | 16.3 | 241.5 | 250-3500m | |
3x25 plus 1x25 | 7/2.15 | 7/2.15 | 1.2 | 19.1 | 353.6 | 250-3500m | |
3x35 plus 1x35 | 7/2.54 | 7/2.54 | 1.4 | 22.5 | 493.5 | 250-3000m | |
3x50 plus 1x50 | 7/2.92 | 7/2.94 | 1.4 | 25.7 | 644.1 | 250-3000m | |
3x70 plus 1x70 | 19/2.15 | 19/2.15 | 1.4 | 29.7 | 895.2 | 250-3000m | |
3x95 plus 1x95 | 19/2.54 | 19/2.54 | 1.6 | 34.6 | 1233.5 | 250-3000m | |
5.Paket: Holztrommeln exportieren (Antennenbündelkabel):
