1.Anwendung(Tauch- und Pumpenkabel):
Tauchpumpenkabel werden als Stromkabel von ESP-Einheiten verwendet, die an Land oder in Offshore-Ölquellen installiert werden.
2.Struktur (Tauch- und Pumpenkabel):
Die Kabel für Tauchölpumpen oder Pumpeneinheiten können in verschiedenen Typen und Spezifikationen hergestellt werden, der Leiterquerschnitt beträgt 42 mm2 und weniger. Die Brunnentemperatur liegt zwischen 50 °C und 180 °C, die max. Die Dauerbetriebstemperatur des Leiters beträgt 204 °C. Folgende Isoliermaterialien können verwendet werden: PP, EPR, Polyimid-F46, XLPE usw. Das Material des Innenmantels umfasst NBR, eine Verbindung aus Neopren und PVC, EPR, Fluorkunststoffe, Blei usw. Das Außenmantelmaterial B. verzinktes Stahlband, Edelstahlband usw.

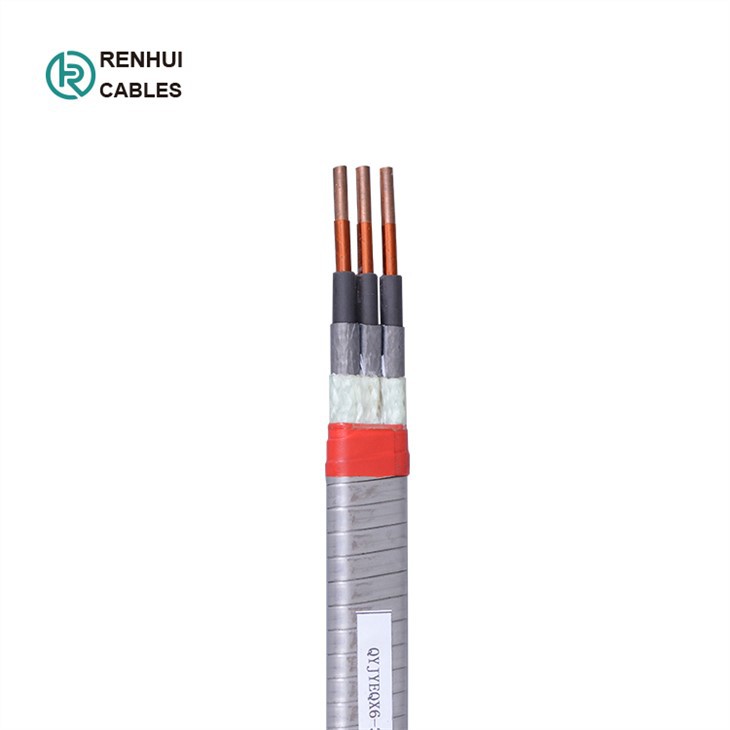

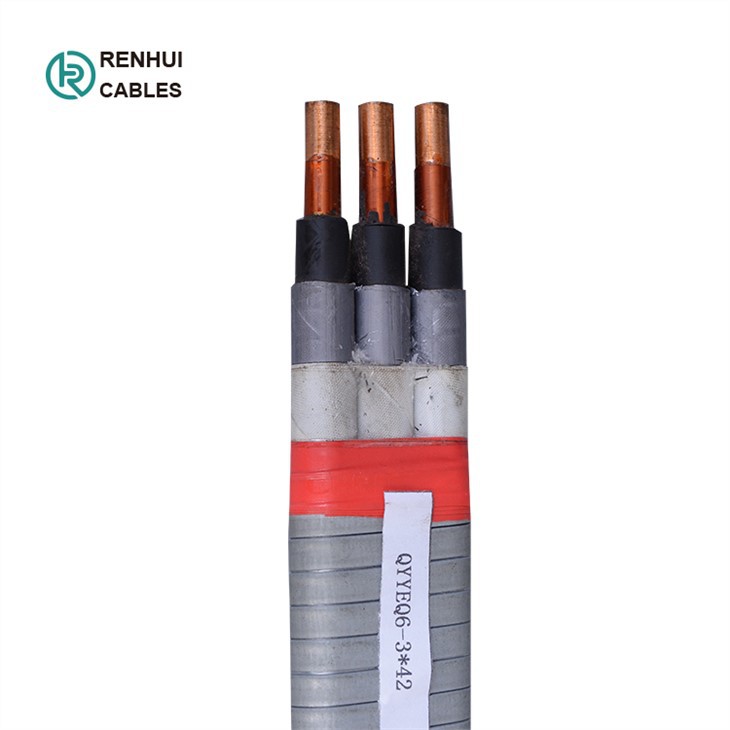

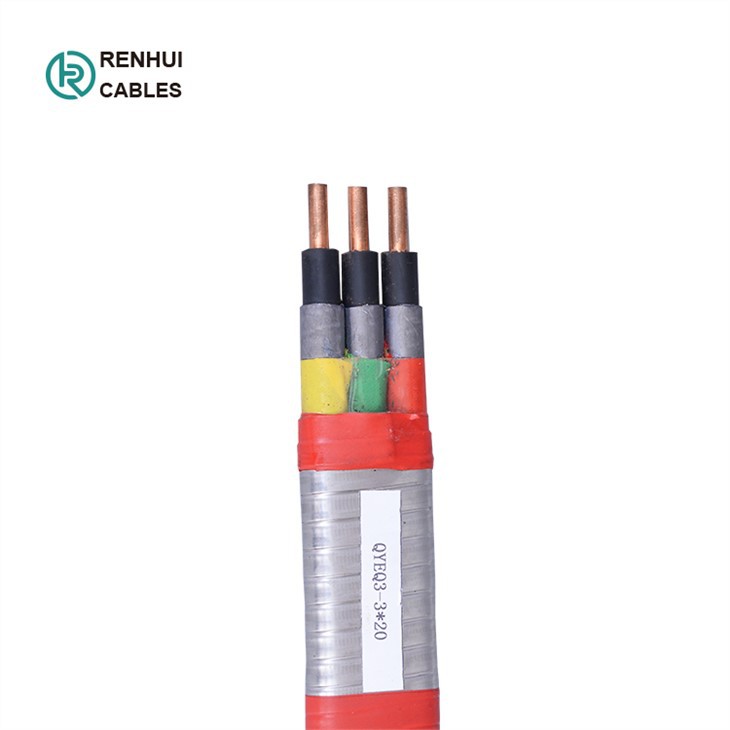

3.Konfiguration (Tauch- und Pumpenkabel):
Leiter -- Massives oder verzinntes Kupfer
Isolierung -- EPDM/EPR
Mantel -- EPDM/EPR
Barriere -- Ölbeständige oder geflochtene Bandschicht (Separator)
Panzerung -- Verbundpanzerung aus verzinktem Stahl/Edelstahl/Monel
3-kV-Typ
AWG-Nr. | Querschnitt | Dirigent | Isolierung | Manteldicke | Gesamt | Referenzgewicht |
1 | 3×42.4 | 1/7.35 | 1.9 | 1 | 16×45 | 3544 |
2 | 3×33.6 | 1/6.54 | 1.9 | 1 | 15×43 | 3116 |
4 | 3×21.1 | 1/5.19 | 1.9 | 1 | 14×38 | 2442 |
5 | 3×16.8 | 1/4.62 | 1.9 | 1 | 13×36 | 2211 |
6 | 3×13.3 | 1/4.12 | 1.9 | 1 | 12×34 | 1989 |
7 | 3×10.6 | 1/3.60 | 1.9 | 1 | 11×32 | 1767 |
6KV-Typ
AWG-Nr. | Querschnitt | Dirigent | Isolierung | Manteldicke | Gesamt | Referenzgewicht |
1 | 3×42.4 | 1/7.35 | 2.3 | 1 | 16×47 | 3850 |
2 | 3×33.6 | 1/6.54 | 2.3 | 1 | 15×45 | 3320 |
4 | 3×21.1 | 1/5.19 | 2.3 | 1 | 14×40 | 2730 |
5 | 3×16.8 | 1/4.62 | 2.3 | 1 | 13×38 | 2410 |
6 | 3×13.3 | 1/4.12 | 2.3 | 1 | 12×36 | 2100 |
7 | 3×10.6 | 1/3.60 | 2.3 | 1 | 11×34 | 1790 |
