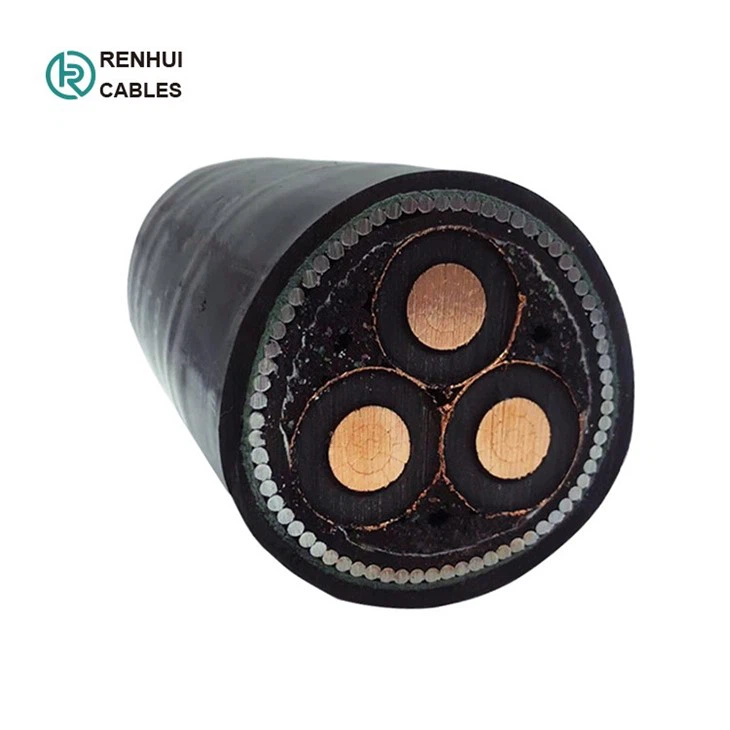

N2XSY, NA2XSY, NA2XS(F)2Y Mittelspannungs-XLPE-Kabel
Anwendung: N2XSY, NA2XSY, NA2XS(F)2Y Mittelspannungs-XLPE-Kabel
Zur Verlegung im Erdreich, im Wasser, im Freien, im Innenbereich und in Kabelkanälen für Kraftwerke, Industrie und Verteilnetze.
Die guten Verlegeeigenschaften dieses Kabels ermöglichen eine einfache Installation auch auf schwierigen Strecken. Gemäß VDE 0276-603 müssen Kabel vor direkter Sonneneinstrahlung geschützt werden.
 |
 |
 |
Standard:
DIN VDE 0276-620, HD 620, EN 60228 Flammwidrig nach IEC/EN 60332-1-2
Nennspannung:
6/10KV (12KV), 12/20KV (24KV), 18/30KV (36KV)
Technische Eigenschaften:
Temperaturbewertung:
Behoben: -20 Grad zu +70 Grad
Gebeugt: -5 Grad bis +70 Grad
Kurzschlusstemperatur: +250 Grad
Mindestbiegeradius: 15 x Gesamtdurchmesser
Kabelaufbau:
Dirigent:Verseilter, geglühter, verdichteter Kupfer- oder Aluminiumdraht der Klasse 2, einadrig oder dreiadrig
Größe:25 mm2, 35 mm2, 70 mm2, 95 mm2, 120 mm2, 150 mm2, 185 mm2, 240 mm2, 300 mm2, 400 mm2, 500 mm2, 630 mm2, 800 mm2
Leiterschirm:Halbleitende Verbindung
Isolierung:Vernetztes Polyethylen (XLPE) oder baumhemmendes vernetztes Polyethylen (TR-XLPE)
Isolationsschild:Halbleitende Verbindung
Konzentrischer Neutralleiter und Kupferband:Kupferdrähte, spiralförmig angebracht und gleichmäßig verteilt. Blankes Kupferband, spiralförmig aufgetragen
Verpackungsband:Vliesstoff-Klebeband oder wasserquellbares Klebeband
Außenhülle:Polyvinylchlorid (PVC) oder Polyethylen (PE). Konfigurationsoptionen: Auf Anfrage Triplex- oder Parallelkonfigurationen.
6. Kabelcode: N2XSY, NA2XSY, NA2XS(F)2Y Mittelspannungs-XLPE-Kabel
|
Code |
Konstruktion |
Beschreibungen der Mittelspannungs-XLPE-Kabel |
|
N2XSY / N2XSEY / YJV |
CU / XLPE / CTS / PVC |
Kupferleiter, XLPE-isoliertes Kupferbandschirm-PVC-ummanteltes Stromkabel |
|
NA2XSY / NA2XSEY / YJLV |
AL / XLPE / CTS / PVC |
Aluminiumleiter, XLPE-isoliertes Kupferband-Schirm-PVC-ummanteltes Stromkabel |
|
N2XSY / N2XSEY / YJSV |
CU / XLPE / CWS / PVC |
Kupferleiter, XLPE-isoliertes Kupferdrahtschirm-PVC-ummanteltes Stromkabel |
|
NA2XSY / NA2XSEY / YJLSV |
AL / XLPE / CWS / PVC |
Aluminiumleiter, XLPE-isoliertes Kupferdrahtschirm-PVC-ummanteltes Stromkabel |
|
N2XSRY / YJV72 |
CU / XLPE / CTS / PVC / AWA / PVC |
Kupferleiter, XLPE-isoliertes Kupferband, Schirm, PVC-Innenmantel, Aluminiumdraht, gepanzertes PVC-ummanteltes Stromkabel |
|
NA2XSRY / YJLV72 |
AL / XLPE / CTS / PVC / AWA / PVC |
Aluminiumleiter XLPE-isoliertes Kupferbandschirm PVC-Innenmantel Aluminiumdraht Gepanzertes PVC-ummanteltes Stromkabel |
|
N2XSRY / YJSV72 |
CU / XLPE / CWS / PVC / AWA / PVC |
Kupferleiter XLPE-isoliertes Kupferdrahtschirm-PVC-Innenmantel-Aluminiumdraht-gepanzertes PVC-ummanteltes Stromkabel |
|
NA2XSRY / YJLSV72 |
AL / XLPE / CWS / PVC / AWA / PVC |
Aluminiumleiter XLPE-isolierter Kupferdrahtschirm PVC-Innenmantel Aluminiumdraht Gepanzertes PVC-ummanteltes Stromkabel |
|
N2XSEBY / N2XSEYBY/ YJV22 |
CU / XLPE / CTS / PVC / STA / PVC |
Kupferleiter, XLPE-isoliertes Kupferband-Schirm-PVC-Innenmantel, verzinktes Doppelband-gepanzertes PVC-ummanteltes Stromkabel |
|
NA2XSEBY / YJLV22 |
AL / XLPE / CTS / PVC / STA / PVC |
Aluminiumleiter, XLPE-isolierter Kupferbandschirm, PVC-Innenmantel, verzinktes Doppelband-gepanzertes PVC-ummanteltes Stromkabel |
|
N2XSERY / N2XSEYRGbY / YJV32 |
CU / XLPE / CTS / PVC / SWA / PVC |
Kupferleiter, XLPE-isoliertes Kupferband, Schirm, PVC-Innenmantel, runder Stahldraht, gepanzertes PVC-ummanteltes Kabel |
|
N2XSERY / N2XSEYRGbY / YJSV32 |
CU / XLPE / CWS / PVC / SWA / PVC |
Kupferleiter XLPE-isolierter Kupferdrahtschirm, PVC-Innenmantel, runder Stahldraht, gepanzertes PVC-ummanteltes Kabel |
Produktionsfortschritt
Zertifikate:
 |
 |
Verpackung:
-Holztrommel aus Stahl (Begasung)
Kabellänge in jeder Trommel: 1000 m/2000 m oder entsprechend den tatsächlichen Anforderungen an die Kabellänge.
-Trommelgröße:
Je nach Kabellänge und Behältergröße
Um Ihnen einen genauen Preis nennen zu können, teilen Sie uns bitte die benötigte Kabellänge mit. Größere Menge, mehr Rabattvorteil für Sie bereit!
-Hafen:
Qingdao oder andere Häfen gemäß Ihren Anforderungen.
-Seefracht:
FOB/C&F/CIF-Angebote sind alle verfügbar.
 |
 |
 |
