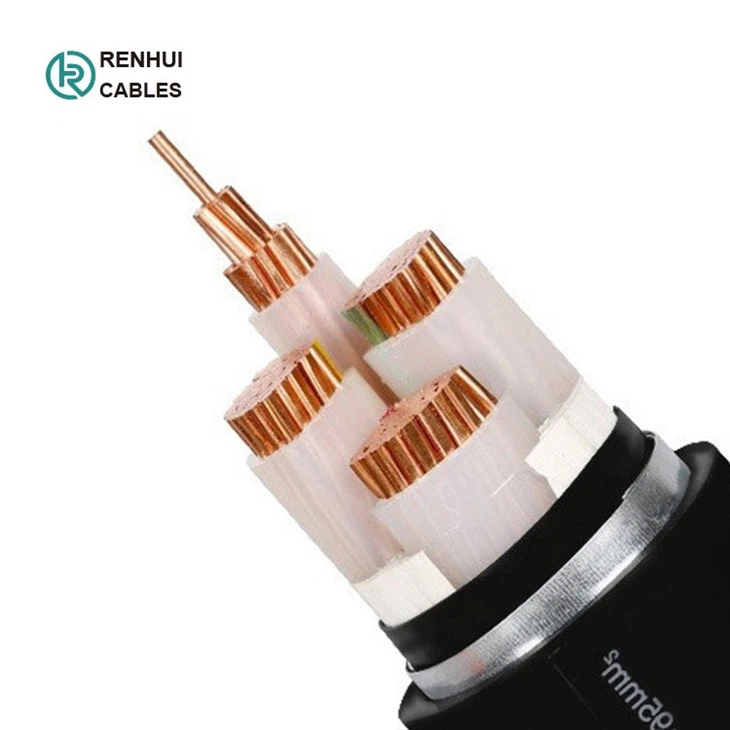

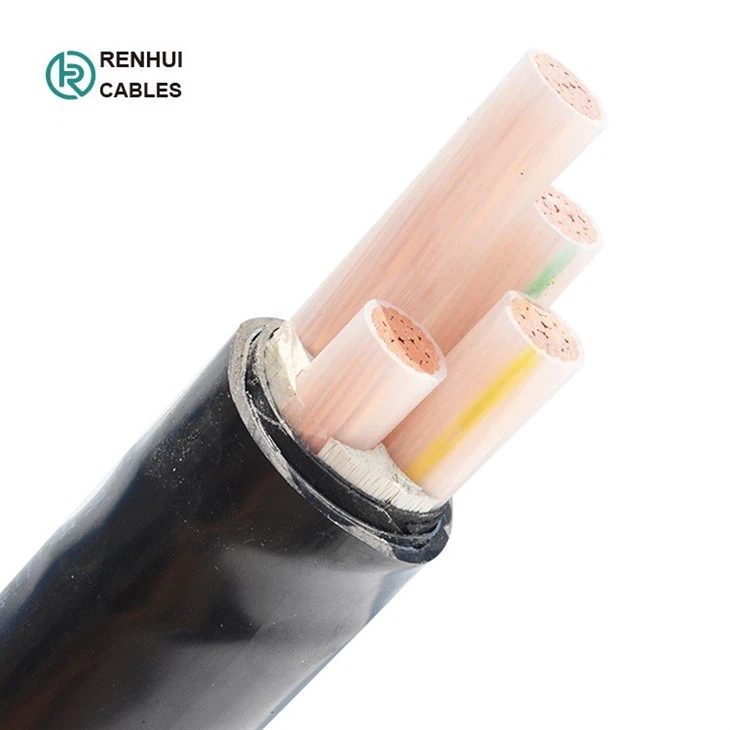

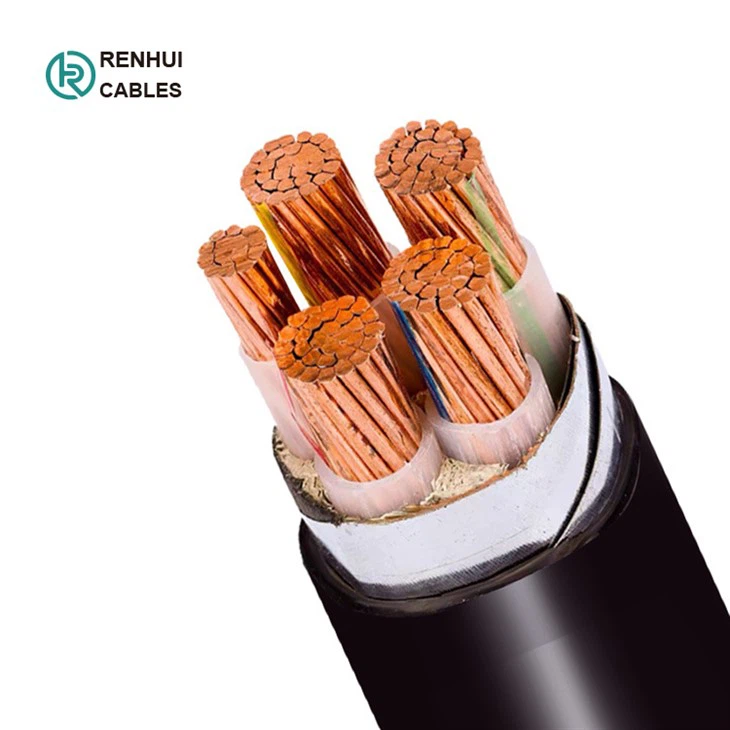

Erdkabel, Panzerkabel
1.Anwendungen
Diese Kabel werden für die Stromversorgung in Niederspannungsinstallationssystemen verwendet. Sie eignen sich für die Installation im Innen- und Außenbereich, in Kabelkanälen, unter der Erde, in Energie- und Schaltstationen, lokalen Energieverteilungen und Industrieanlagen, wo keine Gefahr mechanischer Schäden besteht Schaden.
 |
 |
2.Bau
- Dirigenten
Die Leiter müssen entweder der Klasse 1 oder der Klasse 2 aus blankem oder metallbeschichtetem geglühtem Kupfer oder aus blankem Aluminium oder einer Aluminiumlegierung oder der Klasse 5 aus blankem oder metallbeschichtetem Kupfer gemäß IEC 60228 entsprechen.
- Isolierung
XLPE-Material und -Dicke müssen gemäß IEC 60502 oder BS 5467 für einen Dauerbetrieb bei 90 °C ausgelegt sein.
- Farbcode
|
Farbcode (1) |
Farbcode (2) |
||
|
1 Kern |
Rot oder Schwarz |
1 Kern |
Braun oder Blau |
|
2 Kerne |
Rot schwarz |
2 Kerne |
Braun, Blau |
|
3 Kerne |
Rot, Gelb, Blau |
3 Kerne |
Braun, Schwarz, Grau |
|
4 Kerne |
Rot, Gelb, Blau, Schwarz |
4 Kerne |
Blau, Braun, Schwarz, Grau |
|
5 Kerne |
Rot, Gelb, Blau, Schwarz, Grün |
5 Kerne |
Grün/Gelb, Blau, Braun, Schwarz, Grau |
|
Über 5 Kerne |
Schwarze Kerne mit weißen Ziffern |
Über 5 Kerne |
Schwarze Kerne mit weißen Ziffern |
Andere Farben können auf Anfrage gefertigt werden.
-Montage / Innenverkleidung
Die Innenbeläge können extrudiert oder geläppt sein. Bei Kabeln mit kreisförmigen Adern, mit Ausnahme von Kabeln mit mehr als fünf Adern, ist eine überlappende Innenhülle nur dann zulässig, wenn die Zwischenräume zwischen den Adern weitgehend ausgefüllt sind. Vor dem Aufbringen einer extrudierten Innenhülle ist ein geeignetes Bindemittel zulässig. Das Material ist mit dem Isoliermaterial kompatibel. Die für die Innenummantelung und die Füllstoffe verwendeten Materialien müssen für die Betriebstemperatur des Kabels geeignet und mit dem Isoliermaterial kompatibel sein. Bei halogenfreien Kabeln müssen die Innenummantelung und die Füllstoffe ebenfalls aus einer halogenfreien Verbindung bestehen .

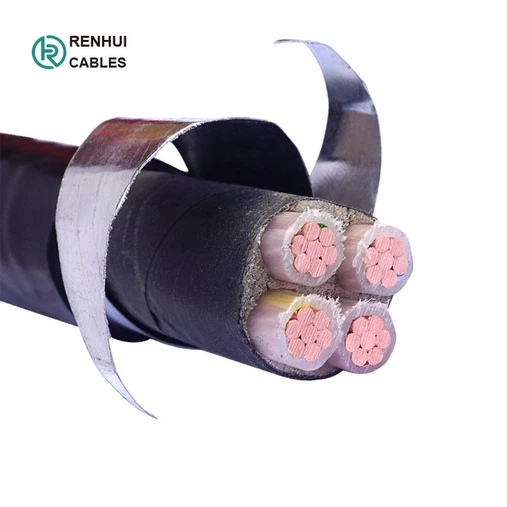

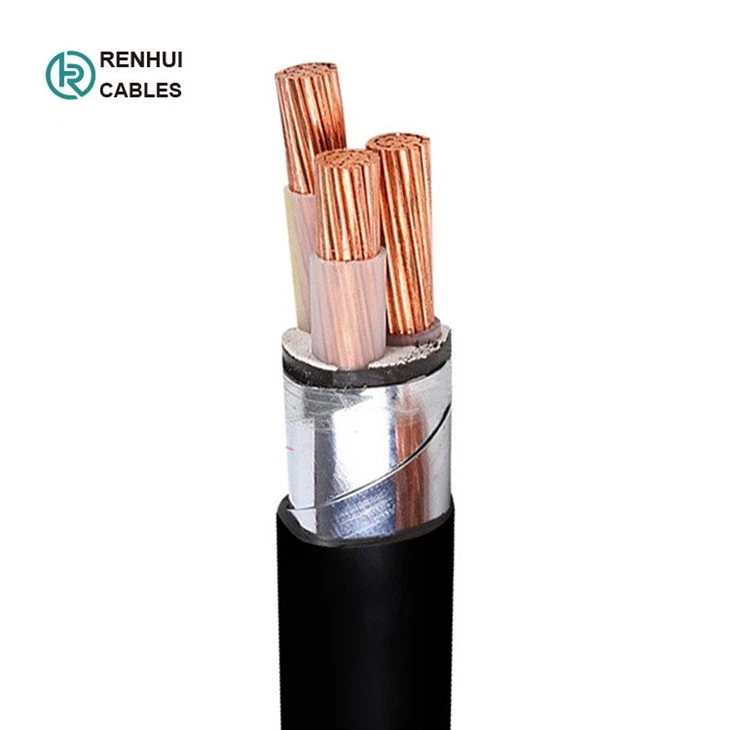

-Rüstung
Auf Anfrage können auch Aluminium-/verzinkter Stahl-/Stahldrähte, die gemäß IEC 60502-1 spiralförmig über der Innenhülle angebracht sind, oder doppelte Aluminium-/Stahlbänder und Kupfer-/verzinnter Kupferdraht hergestellt werden.
-Außenhülle
Der Außenmantel muss aus extrudiertem PVC Typ ST1/ST2 gemäß IEC 60502-1, Polyethylen Typ ST3/ST7, einer halogenfreien Verbindung ST8, Polychloropren, chlorsulfoniertem Polyethylen oder ähnlichen Polymeren bestehen. Typ SE1 ist auf Anfrage ebenfalls erhältlich.
-Brandverhalten von Kabelmänteln
Kabel können mit einem speziellen flammhemmenden PVC-Außenmantel geliefert werden, um die Flammtestanforderungen von IEC 60332-3-22, IEC 60332-3-23 und IEC 60332-3-24 zu erfüllen. Halogenfreies Material entspricht IEC{{3}. }/2 und IEC 60684-2.
3.Kabelparameter

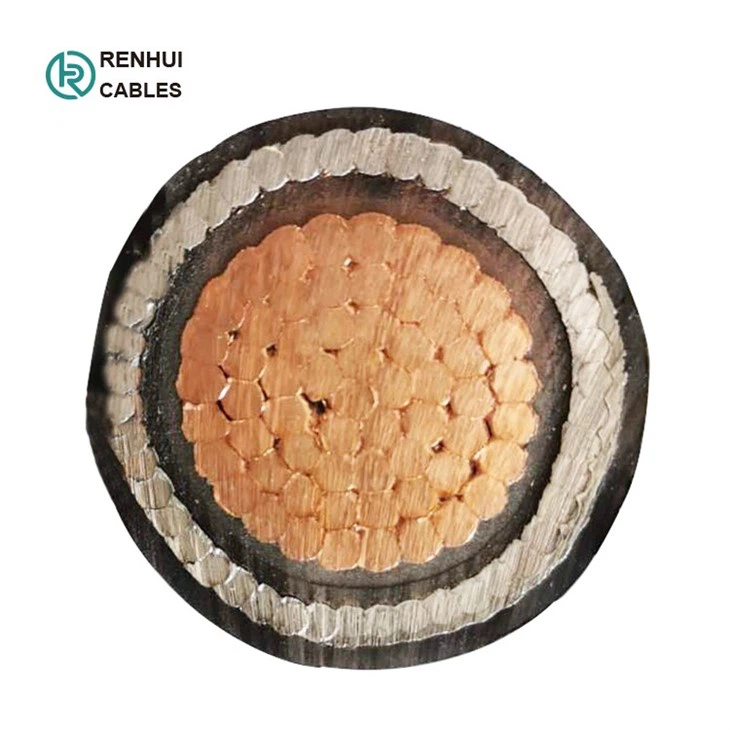

-Einadriges gepanzertes Kabel
|
Einzelprozessor (Aluminiumdraht armiert) |
|
||||||
|
Nennquerschnitt |
Durchmesser des Leiters (ca.) |
Nenndicke der Isolierung |
Nenndicke der inneren Abdeckung |
Nomineller Alaundrahtdurchmesser. |
Nenndicke des Mantels |
Gesamtdurchmesser (ca.) |
|
|
mm^2 |
Mm |
Mm |
Mm |
Mm |
Mm |
Mm |
|
|
1x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
10.9 |
|
|
1x6 |
2.8 |
0.7 |
1.0 |
0.8 |
1.8 |
11.4 |
|
|
1x10 |
3.6 |
0.7 |
1.0 |
0.8 |
1.8 |
12.2 |
|
|
1x16 |
4.5 |
0.7 |
1.0 |
0.8 |
1.8 |
13.1 |
|
|
1x25 |
5.6 |
0.9 |
1.0 |
0.8 |
1.8 |
14.6 |
|
|
1x35 |
6.7 |
0.9 |
1.0 |
1.25 |
1.8 |
16.6 |
|
|
1x50 |
8.0 |
1 |
1.0 |
1.25 |
1.8 |
18.1 |
|
|
1x70 |
9.4 |
1.1 |
1.0 |
1.25 |
1.8 |
19.7 |
|
|
1x95 |
11.0 |
1.1 |
1.0 |
1.6 |
1.8 |
22.0 |
|
|
1x120 |
12.4 |
1.2 |
1.0 |
1.6 |
1.8 |
23.6 |
|
|
1x150 |
13.8 |
1.4 |
1.0 |
1.6 |
1.8 |
25.4 |
|
|
1x185 |
15.3 |
1.6 |
1.0 |
1.6 |
1.8 |
27.4 |
|
|
1x240 |
17.5 |
1.7 |
1.0 |
1.6 |
1.9 |
29.9 |
|
|
1x300 |
19.5 |
1.8 |
1.0 |
2.0 |
2.0 |
33.1 |
|
|
1x400 |
22.6 |
2 |
1.2 |
2.0 |
2.2 |
37.3 |
|
|
1x500 |
25.2 |
2.2 |
1.2 |
2.0 |
2.3 |
40.5 |
|
-Zweiadrige gepanzerte Kabel
|
Zwei Kerne (Verzinkter Stahldraht gepanzert) |
|
||||||
|
Nennquerschnitt |
Durchmesser des Leiters (ca.) |
Nenndicke der Isolierung |
Nenndicke der inneren Abdeckung |
Nenndurchmesser des Stahldrahtes. |
Nenndicke des Mantels |
Gesamtdurchmesser (ca.) |
|
|
mm^2 |
Mm |
Mm |
mm |
Mm |
Mm |
Mm |
|
|
2x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
12.8 |
|
|
2x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
13.6 |
|
|
2x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
14.6 |
|
|
2x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
16.5 |
|
|
2x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
18.1 |
|
|
2x16 |
4.5 |
0.7 |
1.0 |
1.25 |
1.8 |
19.9 |
|
|
2x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
23.6 |
|
|
2x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.8 |
25.8 |
|
|
2x50 |
8.0 |
1 |
1.0 |
1.6 |
1.9 |
29.0 |
|
|
2x70 |
9.4 |
1.1 |
1.0 |
2.0 |
2.0 |
33.2 |
|
|
2x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.1 |
37.1 |
|
|
2x120 |
12.4 |
1.2 |
1.2 |
2.0 |
2.3 |
40.5 |
|
|
2x150 |
13.8 |
1.4 |
1.2 |
2.5 |
2.4 |
45.4 |
|
|
2x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.6 |
49.9 |
|
|
2x240 |
17.5 |
1.7 |
1.4 |
2.5 |
2.7 |
55.1 |
|
|
2x300 |
19.5 |
1.8 |
1.6 |
2.5 |
2.9 |
60.2 |
|
|
2x400 |
22.6 |
2 |
1.6 |
2.5 |
3.1 |
67.7 |
|
-Dreiadrige, gepanzerte Kabel
|
Drei Kerne (Verzinkter Stahldraht gepanzert) |
|
||||||
|
Nennquerschnitt |
Durchmesser des Leiters (ca.) |
Nenndicke der Isolierung |
Nenndicke der inneren Abdeckung |
Nenndurchmesser des Stahldrahtes. |
Nenndicke des Mantels |
Gesamtdurchmesser (ca.) |
|
|
mm^2 |
Mm |
Mm |
Mm |
Mm |
Mm |
Mm |
|
|
3x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
13.2 |
|
|
3x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
14.1 |
|
|
3x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
15.2 |
|
|
3x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
17.1 |
|
|
3x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
18.9 |
|
|
3x16 |
4.5 |
0.7 |
1.0 |
1.25 |
1.8 |
20.8 |
|
|
3x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
24.7 |
|
|
3x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.8 |
27.2 |
|
|
3x50 |
8.0 |
1 |
1.0 |
1.6 |
1.9 |
30.6 |
|
|
3x70 |
9.4 |
1.1 |
1.0 |
2.0 |
2.1 |
35.2 |
|
|
3x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.2 |
39.3 |
|
|
3x120 |
12.4 |
1.2 |
1.2 |
2.0 |
2.3 |
43.0 |
|
|
3x150 |
13.8 |
1.4 |
1.4 |
2.5 |
2.5 |
48.6 |
|
|
3x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.7 |
53.0 |
|
|
3x240 |
17.5 |
1.7 |
1.4 |
2.5 |
2.8 |
58.5 |
|
|
3x300 |
19.5 |
1.8 |
1.6 |
2.5 |
3.0 |
64.0 |
|
|
3x400 |
22.6 |
2 |
1.6 |
3.15 |
3.3 |
73.5 |
|

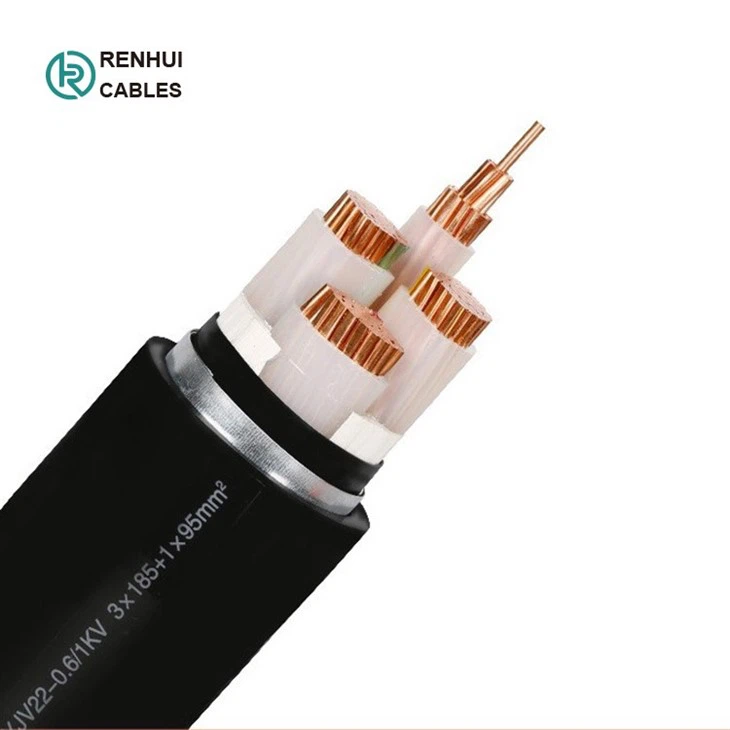

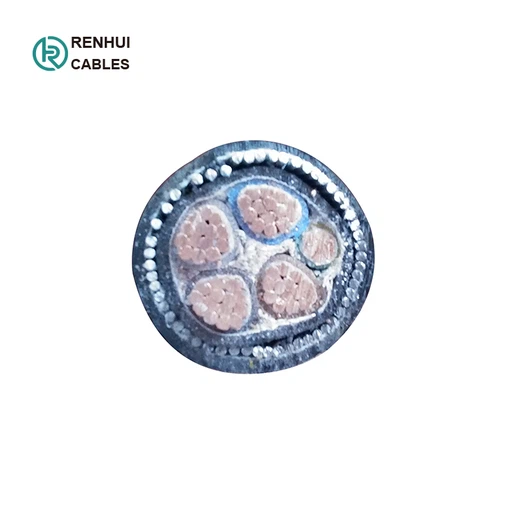

-Drei Adern mit gepanzerten Erdadern
|
Drei Kerne+1 (Verzinkter Stahldraht gepanzert) |
|
||||||||
|
Nennquerschnitt |
Durchmesser des Leiters (ca.) |
Nenndicke der Isolierung |
Nenndicke der inneren Abdeckung |
Nenndurchmesser des Stahldrahtes. |
Nenndicke des Mantels |
Gesamtdurchmesser (ca.) |
|||
|
mm^2 |
(3) mm |
(1) mm |
(3) mm |
(1) mm |
Mm |
mm |
Mm |
Mm |
|
|
3x 16/10 |
4.5 |
3.6 |
0.7 |
0.7 |
1 |
1.6 |
1.8 |
22.7 |
|
|
3x 25/16 |
5.6 |
4.5 |
0.9 |
0.7 |
1 |
1.6 |
1.8 |
26.5 |
|
|
3x 35/16 |
6.7 |
4.5 |
0.9 |
0.7 |
1 |
1.6 |
1.9 |
29 |
|
|
3x 50/25 |
8.0 |
5.6 |
1 |
0.9 |
1 |
1.6 |
2.1 |
33 |
|
|
3x 70/35 |
9.4 |
6.7 |
1.1 |
0.9 |
1.2 |
2 |
2.2 |
38 |
|
|
3x 95/50 |
11.0 |
8.0 |
1.1 |
1 |
1.2 |
2 |
2.3 |
42.4 |
|
|
3x120/70 |
12.4 |
9.4 |
1.2 |
1.1 |
1.2 |
2 |
2.5 |
48.0 |
|
|
3x150/70 |
13.8 |
9.4 |
1.4 |
1.1 |
1.4 |
2.5 |
2.7 |
52 |
|
|
3x185/95 |
15.3 |
11.0 |
1.6 |
1.1 |
1.4 |
2.5 |
2.8 |
57.2 |
|
|
3x240/120 |
17.5 |
12.4 |
1.7 |
1.2 |
1.6 |
2.5 |
3.1 |
64 |
|
|
3x300/150 |
19.5 |
13.8 |
1.8 |
1.4 |
1.6 |
2.5 |
3.2 |
69.8 |
|
|
3x400/185 |
22.6 |
15.3 |
2 |
1.6 |
1.6 |
3.15 |
3.6 |
78.6 |
|

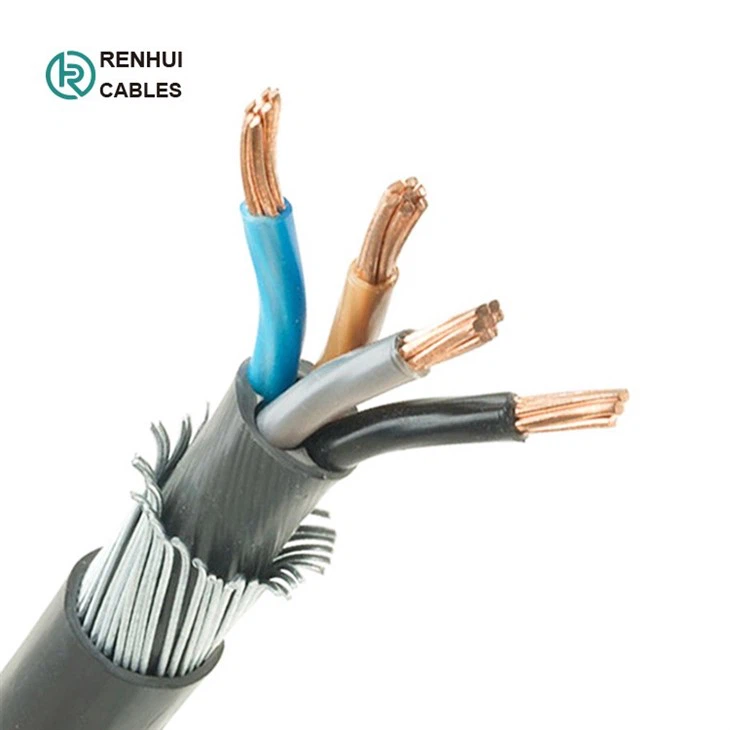

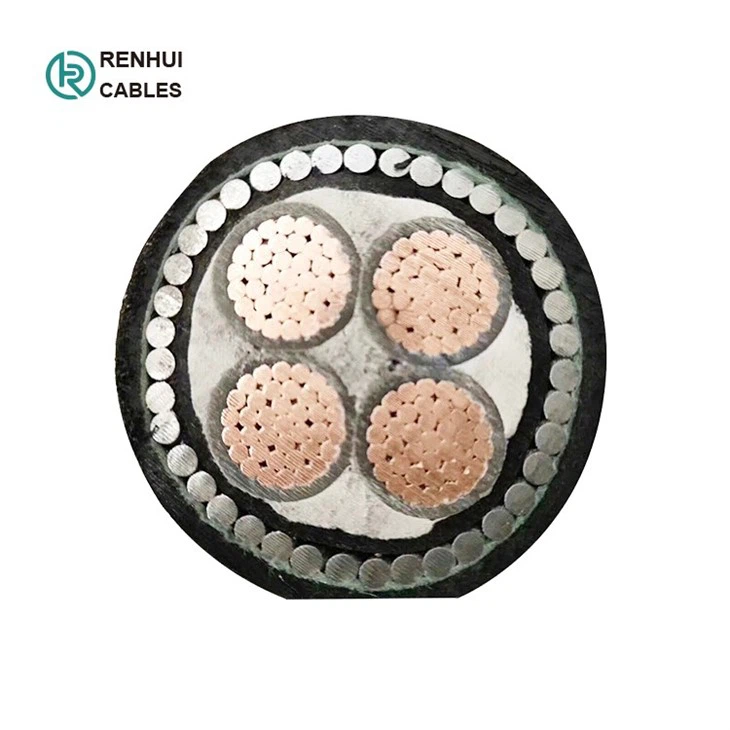

-Vier Adern, gepanzertes Kabel
|
Vier Kerne (Verzinkter Stahldraht gepanzert) |
|
||||||
|
Nennquerschnitt |
Durchmesser des Leiters (ca.) |
Nenndicke der Isolierung |
Nenndicke der inneren Abdeckung |
Nenndurchmesser des Stahldrahtes. |
Nenndicke des Mantels |
Gesamtdurchmesser (ca.) |
|
|
mm^2 |
mm |
Mm |
Mm |
Mm |
Mm |
Mm |
|
|
4x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
14.0 |
|
|
4x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
14.9 |
|
|
4x4 |
2.3 |
0.7 |
1.0 |
1.25 |
1.8 |
17.0 |
|
|
4x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
18.2 |
|
|
4x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
20.2 |
|
|
4x16 |
4.5 |
0.7 |
1.0 |
1.6 |
1.8 |
23.0 |
|
|
4x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
26.7 |
|
|
4x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.9 |
29.5 |
|
|
4x50 |
8.0 |
1 |
1.0 |
2.0 |
2.1 |
34.2 |
|
|
4x70 |
9.4 |
1.1 |
1.2 |
2.0 |
2.2 |
38.8 |
|
|
4x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.3 |
42.9 |
|
|
4x120 |
12.4 |
1.2 |
1.4 |
2.5 |
2.5 |
48.6 |
|
|
4x150 |
13.8 |
1.4 |
1.4 |
2.5 |
2.7 |
53.2 |
|
|
4x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.8 |
58.1 |
|
|
4x240 |
17.5 |
1.7 |
1.6 |
2.5 |
3.1 |
64.8 |
|
|
4x300 |
19.5 |
1.8 |
1.6 |
2.5 |
3.2 |
70.4 |
|
|
4x400 |
22.6 |
2 |
1.8 |
3.15 |
3.6 |
81.3 |
|
4. Produktionsfortschritt
5.Zertifikate:
 |
 |
6.Verpackung:
-Holztrommel aus Stahl (Begasung)
Kabellänge in jeder Trommel: 1000 m/2000 m oder entsprechend den tatsächlichen Anforderungen an die Kabellänge.
-Trommelgröße:
Je nach Kabellänge und Behältergröße
Um Ihnen einen genauen Preis nennen zu können, teilen Sie uns bitte die benötigte Kabellänge mit. Größere Menge, mehr Rabattvorteil für Sie bereit!
-Hafen:
Qingdao oder andere Häfen gemäß Ihren Anforderungen.
-Seefracht:
FOB/C&F/CIF-Angebote sind alle verfügbar.
 |
 |
 |
