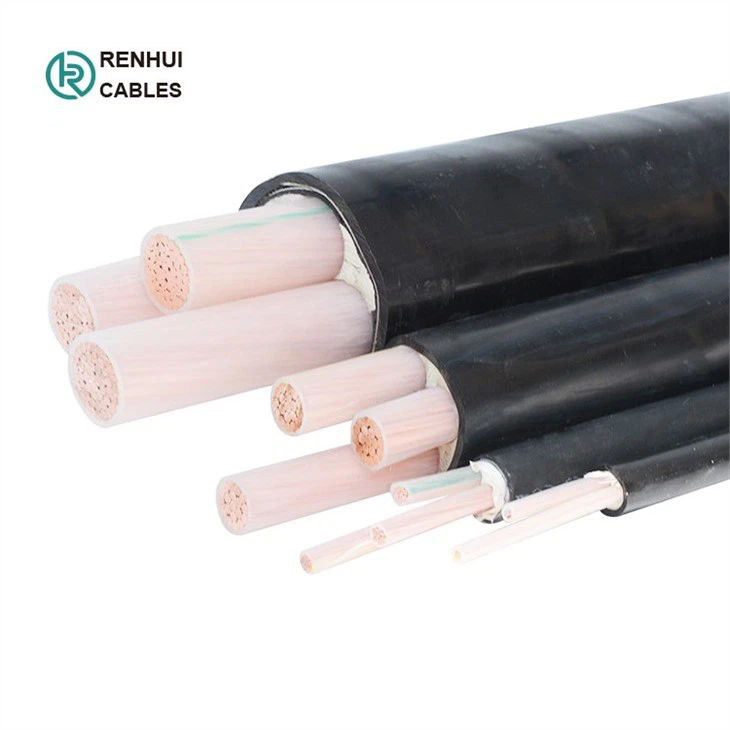

Niederspannungs-Elektrokabel,CU/XLPE/PVC,0,6/1 kV,IEC 60502-1.
Anwendung (IEC 60502-1-Kabel):
IEC60502-1-Kabel sind hochwertige isolierte Stromkabel, die für den Einsatz in Niederspannungsanwendungen konzipiert sind. Diese Kabel werden nach strengen internationalen Standards für Leistung und Sicherheit hergestellt und gewährleisten eine zuverlässige und effiziente Stromübertragung.
Sie werden häufig in industriellen Anwendungen wie Stromverteilung, Beleuchtung und Steuerkreisen sowie in Wohn- und Gewerbegebäuden für Verkabelungszwecke eingesetzt. Die Kabel sind auch für den Außenbereich geeignet.
Aufbau (IEC 60502-1-Kabel):
Dirigenten
Massiver Kupferleiter der Klasse 1, verseilter Kupferleiter der Klasse 2 gemäß IEC 60228, BS EN 60228.
Isolierung
XLPE-Material und -Dicke müssen gemäß IEC 60502 oder BS 5467 für den Dauerbetrieb bei 90 Grad ausgelegt sein.
Farbcode IEC 60502-1-Kabel
Farbcode (1):
1 Kern: Transparent, Rot oder Schwarz
2 Adern: Rot, Schwarz
3 Adern: Rot, Gelb, Blau
4 Adern: Rot, Gelb, Blau, Schwarz
5 Adern: Rot, Gelb, Blau, Schwarz, Grün
Über 5 Kerne: Schwarze Kerne mit weißen Ziffern
Farbcode (2):
1 Kern: Transparent, Braun oder Blau
2 Adern: Braun oder Blau
3 Adern: Braun, Schwarz, Grau
4 Adern: Blau, Braun, Schwarz, Grau
5 Kerne: Grün/Gelb, Blau, Braun, Schwarz, Grau
Über 5 Kerne: Schwarze Kerne mit weißen Ziffern
Außenhülle
Der Außenmantel muss aus extrudiertem PVC Typ ST2 gemäß IEC 60502-1 oder Typ 9 gemäß BS 6346/5467 sein. Spezielle Arten von PVC-Ummantelungsmaterialien wie feuerhemmendes PVC, Anti-Termiten-PVC, Anti-Nagetier-PVC, sonnenlichtbeständiges PVC und ölbeständiges PVC sind auf Anfrage erhältlich. Auch spezielle Mantelmaterialien wie LLDPE, MDPE, HDPE, LSF, CPE sind auf Anfrage erhältlich.
Brandverhalten von Kabelmänteln
Kabel können mit einem speziellen flammhemmenden PVC-Außenmantel geliefert werden, um den Flammtestanforderungen von IEC 60332-3-22, IEC 60332-3-23 und IEC 60332-3-24 zu entsprechen. Es können auch Kabel mit raucharmem, halogenfreiem Kabel geliefert werden ( LSHF)-Material gemäß IEC 60502-1, BS 7211, BS 6724 oder anderen gleichwertigen Standards.7211, BS 6724 oder anderen gleichwertigen Standards.7211, BS 6724 oder anderen gleichwertigen Standards.7211, BS 6724 oder anderen gleichwertigen Standards.
Kabelparameter (IEC 60502-1-Kabel):
|
Einzelprozessor |
|
|||
|
Nennquerschnitt |
Durchmesser des Leiters (ca.) |
Nenndicke der Isolierung |
Nennmanteldicke |
Gesamtdurchmesser (ca.) |
|
mm^2 |
Mm |
Mm |
Mm |
Mm |
|
1x1.5 |
1.4 |
0.7 |
1.4 |
5.6 |
|
1x2.5 |
1.8 |
0.7 |
1.4 |
6.0 |
|
1x4 |
2.3 |
0.7 |
1.4 |
6.5 |
|
1x6 |
2.8 |
0.7 |
1.4 |
7.0 |
|
1x10 |
3.6 |
0.7 |
1.4 |
7.8 |
|
1x16 |
4.5 |
0.7 |
1.4 |
8.7 |
|
1x25 |
5.6 |
0.9 |
1.4 |
10.2 |
|
1x35 |
6.7 |
0.9 |
1.4 |
11.3 |
|
1x50 |
8.0 |
1 |
1.4 |
12.8 |
|
1x70 |
9.4 |
1.1 |
1.4 |
14.4 |
|
1x95 |
11.0 |
1.1 |
1.5 |
16.1 |
|
1x120 |
12.4 |
1.2 |
1.5 |
17.8 |
|
1x150 |
13.8 |
1.4 |
1.6 |
19.8 |
|
1x185 |
15.3 |
1.6 |
1.6 |
21.8 |
|
1x240 |
17.5 |
1.7 |
1.7 |
24.4 |
|
1x300 |
19.5 |
1.8 |
1.8 |
26.7 |
|
1x400 |
22.6 |
2 |
1.9 |
30.5 |
|
1x500 |
25.2 |
2.2 |
2.0 |
33.7 |
|
1x630 |
28.3 |
2.4 |
2.2 |
37.4 |
|
1x800 |
31.9 |
2.6 |
2.3 |
41.7 |
|
1x1000 |
35.7 |
2.8 |
2.4 |
46.2 |
|
Zwei Kerne |
|
|||
|
Nennquerschnitt |
Durchmesser des Leiters (ca.) |
Nenndicke der Isolierung |
Nennmanteldicke |
Gesamtdurchmesser (ca.) |
|
mm^2 |
Mm |
Mm |
Mm |
Mm |
|
2x1.5 |
1.4 |
0.7 |
1.8 |
9.2 |
|
2x2.5 |
1.8 |
0.7 |
1.8 |
10.0 |
|
2x4 |
2.3 |
0.7 |
1.8 |
11.0 |
|
2x6 |
2.8 |
0.7 |
1.8 |
12.0 |
|
2x10 |
3.6 |
0.7 |
1.8 |
13.6 |
|
2x16 |
4.5 |
0.7 |
1.8 |
15.4 |
|
2x25 |
5.6 |
0.9 |
1.8 |
18.4 |
|
2x35 |
6.7 |
0.9 |
1.8 |
20.6 |
|
2x50 |
8.0 |
1 |
1.8 |
23.6 |
|
2x70 |
9.4 |
1.1 |
1.8 |
26.8 |
|
2x95 |
11.0 |
1.1 |
1.9 |
30.2 |
|
2x120 |
12.4 |
1.2 |
2.0 |
33.7 |
|
2x150 |
13.8 |
1.4 |
2.2 |
37.5 |
|
2x185 |
15.3 |
1.6 |
2.3 |
41.6 |
|
2x240 |
17.5 |
1.7 |
2.5 |
46.7 |
|
2x300 |
19.5 |
1.8 |
2.6 |
51.4 |
|
2x400 |
22.6 |
2 |
2.9 |
58.9 |
|
Drei Kerne |
|
|||
|
Nennquerschnitt |
Durchmesser des Leiters (ca.) |
Nenndicke der Isolierung |
Nennmanteldicke |
Gesamtdurchmesser (ca.) |
|
mm^2 |
Mm |
Mm |
Mm |
Mm |
|
3x1.5 |
1.4 |
0.7 |
1.8 |
9.6 |
|
3x2.5 |
1.8 |
0.7 |
1.8 |
10.5 |
|
3x4 |
2.3 |
0.7 |
1.8 |
11.6 |
|
3x6 |
2.8 |
0.7 |
1.8 |
12.6 |
|
3x10 |
3.6 |
0.7 |
1.8 |
14.4 |
|
3x16 |
4.5 |
0.7 |
1.8 |
16.3 |
|
3x25 |
5.6 |
0.9 |
1.8 |
19.5 |
|
3x35 |
6.7 |
0.9 |
1.8 |
21.9 |
|
3x50 |
8.0 |
1 |
1.8 |
25.1 |
|
3x70 |
9.4 |
1.1 |
1.9 |
28.7 |
|
3x95 |
11.0 |
1.1 |
2.0 |
32.4 |
|
3x120 |
12.4 |
1.2 |
2.1 |
36.1 |
|
3x150 |
13.8 |
1.4 |
2.3 |
40.3 |
|
3x185 |
15.3 |
1.6 |
2.4 |
44.6 |
|
3x240 |
17.5 |
1.7 |
2.6 |
50.2 |
|
3x300 |
19.5 |
1.8 |
2.7 |
55.2 |
|
3x400 |
22.6 |
2 |
3.0 |
63.3 |
|
Vier Kerne |
|
|||
|
Nennquerschnitt |
Durchmesser des Leiters (ca.) |
Nenndicke der Isolierung |
Nennmanteldicke |
Gesamtdurchmesser (ca.) |
|
mm^2 |
Mm |
Mm |
Mm |
Mm |
|
4x1.5 |
1.4 |
0.7 |
1.8 |
10.4 |
|
4x2.5 |
1.8 |
0.7 |
1.8 |
11.3 |
|
4x4 |
2.3 |
0.7 |
1.8 |
12.5 |
|
4x6 |
2.8 |
0.7 |
1.8 |
13.7 |
|
4x10 |
3.6 |
0.7 |
1.8 |
15.7 |
|
4x16 |
4.5 |
0.7 |
1.8 |
17.8 |
|
4x25 |
5.6 |
0.9 |
1.8 |
21.5 |
|
4x35 |
6.7 |
0.9 |
1.8 |
24.1 |
|
4x50 |
8.0 |
1 |
1.8 |
27.8 |
|
4x70 |
9.4 |
1.1 |
2.0 |
32.0 |
|
4x95 |
11.0 |
1.1 |
2.1 |
36.1 |
|
4x120 |
12.4 |
1.2 |
2.3 |
40.2 |
|
4x150 |
13.8 |
1.4 |
2.4 |
44.9 |
|
4x185 |
15.3 |
1.6 |
2.6 |
49.8 |
|
4x240 |
17.5 |
1.7 |
2.8 |
56.0 |
|
4x300 |
19.5 |
1.8 |
3.0 |
61.7 |
|
4x400 |
22.6 |
2 |
3.2 |
70.7 |
|
Mehrere Kerne |
|
|||
|
Nennquerschnitt |
Durchmesser des Leiters (ca.) |
Nenndicke der Isolierung |
Nennmanteldicke |
Gesamtdurchmesser (ca.) |
|
mm^2 |
Mm |
Mm |
Mm |
Mm |
|
5x1.5 |
1.4 |
0.7 |
1.8 |
11.2 |
|
7x1.5 |
1.4 |
0.7 |
1.8 |
12.0 |
|
10x1.5 |
1.4 |
0.7 |
1.8 |
14.8 |
|
12x1.5 |
1.4 |
0.7 |
1.8 |
15.2 |
|
14x1.5 |
1.4 |
0.7 |
1.8 |
16.0 |
|
19x1.5 |
1.4 |
0.7 |
1.8 |
17.6 |
|
21x1.5 |
1.4 |
0.7 |
1.8 |
18.4 |
|
24x1.5 |
1.4 |
0.7 |
1.8 |
20.4 |
|
30x1.5 |
1.4 |
0.7 |
1.8 |
21.6 |
|
40x1.5 |
1.4 |
0.7 |
1.8 |
26.0 |
|
48x1.5 |
1.4 |
0.7 |
1.8 |
26.4 |
|
61x1.5 |
1.4 |
0.7 |
1.9 |
29.0 |
|
5x2.5 |
1.8 |
0.7 |
1.8 |
12.2 |
|
7x2.5 |
1.8 |
0.7 |
1.8 |
13.2 |
|
10x2.5 |
1.8 |
0.7 |
1.8 |
16.4 |
|
12x2.5 |
1.8 |
0.7 |
1.8 |
16.9 |
|
14x2.5 |
1.8 |
0.7 |
1.8 |
17.7 |
|
19x2.5 |
1.8 |
0.7 |
1.8 |
19.6 |
|
21x2.5 |
1.8 |
0.7 |
1.8 |
20.6 |
|
24x2.5 |
1.8 |
0.7 |
1.8 |
22.8 |
|
30x2.5 |
1.8 |
0.7 |
1.8 |
24.1 |
|
40x2.5 |
1.8 |
0.7 |
1.9 |
29.4 |
|
48x2.5 |
1.8 |
0.7 |
1.9 |
29.9 |
|
61x2.5 |
1.8 |
0.7 |
2.0 |
32.8 |
Paket: Holzfässer exportieren.
