1.Anwendung:

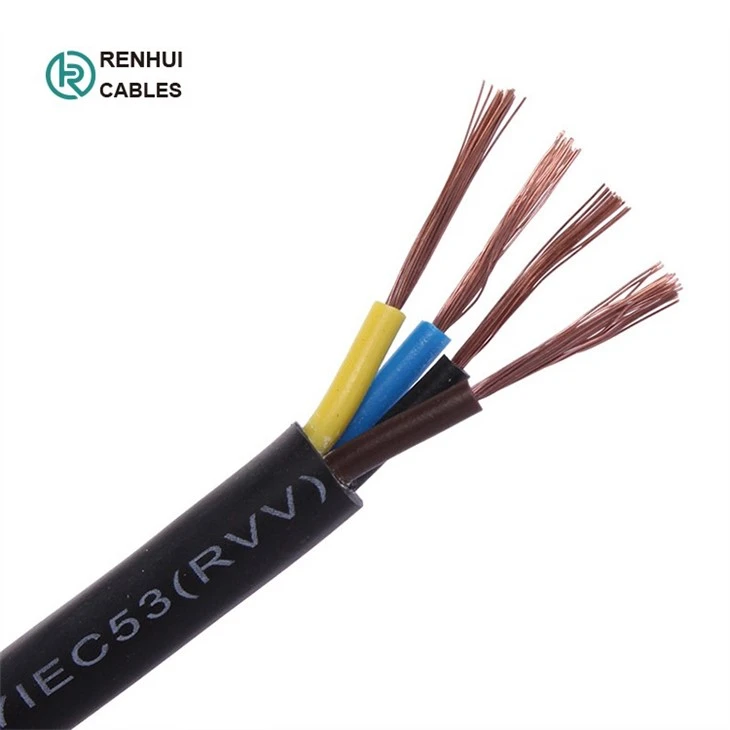

H03VV-F ist ein PVC-isoliertes PVC-ummanteltes Kabel zum Anschluss von elektrischen Geräten, Geräten und Instrumenten, zB Tischlampe und Radio, an das Stromnetz.
|
|
|
|
2.Beschreibung :
H03VV-F-Kabel eignen sich besonders für den Einsatz an Kleingeräten mit geringer mechanischer Beanspruchung und zum Anschluss für leichte Haushaltsgeräte, z. B. Küchengeräte, Schreibtischlampen, Stehlampen, Staubsauger, Büromaschinen, Radios, Büros; feuchte Räumlichkeiten; für mittlere Belastungen (z. B. Waschmaschinen, Wäscheschleudern und Kühlschränke).
Soweit diese Kabel für die entsprechenden Gerätespezifikationen zugelassen sind, sind sie nicht für die Verwendung mit Koch- oder Heizgeräten zugelassen. Kabel mit einem Querschnitt von 0,75 mm² sind nicht für den Einsatz im Freien oder den Einsatz von Industrie- oder Landmaschinen geeignet.
3.Konstruktion :
|
Dirigent |
Cu-Leiter, blank, feindrähtig, DIN VDE 0295 cl. 5, BS 6360 cl. 5, IEC 60228 Kl. 5 und HD383 |
|
|
Isolierung |
PVC-Aderisolation nach VDE-0281 Teil 1, Farbkennzeichnung nach VDE-0293-308, grün-gelbe Erdung (3 Leiter und mehr) |
|
|
Mantel |
PVC-Außenmantel |
|
|
|
|
|
4.H03VV-F-Kabel300/300V Technische Daten:
|
Nennspannung Uo/U |
300/300V |
|
Prüfspannung |
2000V |
|
minimaler Biegeradius |
Handy: 15D; |
|
Mindesttemperatur während der Installation |
– 5 Grad |
|
Umgebungstemperatur |
mobil: – 5 Grad bis |
|
max. Leitertemperatur bei Kurzschluss für 5 s |
160 Grad |
|
maximale Leitertemperatur |
plus 70 grad |
|
Isolationswiderstand bei 70 Grad |
min. 2 x 1010 Ω.cm |
|
Flammentest |
schwer entflammbar gem. nach IEC 60332-1 |
5.H03VV-F dataBlatt :
|
AWG |
Anzahl Kerne x Nominelles Kreuz Querschnittsfläche # x mm² |
Nominal Gesamt Durchmesser mm |
Nominal Kupfer Gewicht kg/km |
Nominal Gewicht kg/km |
Nennkupfergewicht kg/km |
Nenngewicht kg/km |
|
20(16/32) |
2 x 0.50 |
0.5 |
0.6 |
5 |
9.6 |
38 |
|
20(16/32) |
3 x 0.50 |
0.5 |
0.6 |
5.4 |
14.4 |
45 |
|
20(16/32) |
4 x 0.50 |
0.5 |
0.6 |
5.8 |
19.2 |
55 |
|
18(24/32) |
2 x 0.75 |
0.5 |
0.6 |
5.5 |
14.4 |
46 |
|
18(24/32) |
3 x 0.75 |
0.5 |
0.6 |
6 |
21.6 |
59 |
|
18(24/32) |
4 x 0.75 |
0.5 |
0.6 |
6.5 |
28.8 |
72 |
|
18(24/32) |
5 x 0.75 |
0.5 |
0.6 |
7.1 |
36.0 |
87 |
