1.Anwendung:
H05V-K-Kabel werden für die interne Verkabelung von Elektromotoren und Transformatoren sowie anderen Elektrogeräten und Beleuchtungsanwendungen verwendet. Es kann in und an elektronischen Geräten zum Messen, Regeln und Steuern eingesetzt werden. Die Kabel sind auch ideal für die Verlegung in Rohren, Aufputzverkabelungen und Rohrinstallationen. Angaben nach HD 516 gelten für den jeweiligen Anwendungsfall.
H05V-U-Leitung ist bestimmt für die Verlegung im Inneren von Geräten sowie für die geschützte Verlegung zu Beleuchtungen, in trockenen Räumen, in Produktionsstätten, Schalt- und Verteilertafeln, in Rohren, Unter- und Aufputzmontagen.
H05V-R ist vorzugsweise für die Verlegung in Innenräumen, in Kabelkanälen und in Industrieanlagen oder Schaltanlagen, Erdverlegung. Kann in Schalttafeln und Verteilertafeln oder dort verwendet werden, wo eine dickere mehradrige Litze erforderlich ist. Gefunden in elektronischen und elektrischen Geräten und Schaltschränken, die für den Export in ein europäisches Land und für den MRO-Ersatz von in Europa hergestellten Gerätekabeln ausgelegt sind.

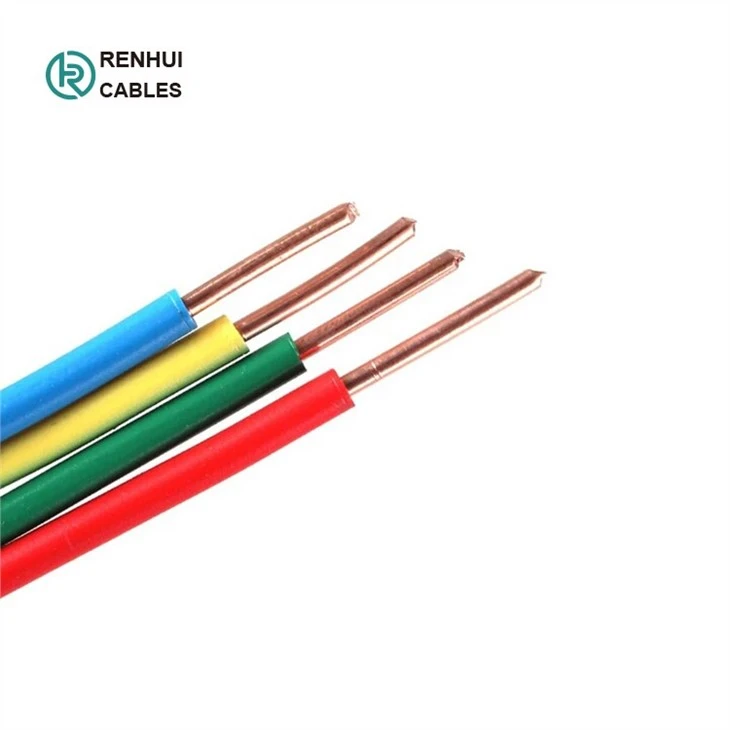

2.Konstruktion
|
Dirigent |
Massiver Kupferleiter |
|
|
Litzenleiter aus Kupfer |
||
|
Isolierung |
PVC |
|
|
|
|
|
|
Farbe der Isolierung: grün/gelb, blau, schwarz, braun oder andere Farben. |
||
3.Technische Daten :
|
Nennspannung |
300/500V |
|
Prüfspannung |
2000V |
|
Biegeradius |
12.5 x Ø |
|
Statischer Biegeradius |
12.5 x Ø |
|
Biegetemperatur |
-5º C bis plus 70º C |
|
Statische Temperatur |
-30º C bis plus 80º C |
|
Flammhemmend |
IEC 60332.1 |
|
Isolationswiderstand |
10 MΩ x km |
4.H05V-K PVC-Elektrokabel300/500 V-Spezifikation
|
KONSTRUKTION nx mm2 |
AUSSENDURCHMESSER mm |
Cu GEWICHT kg/km |
KABELGEWICHT kg/km |
|
1 x 1.5 |
3 |
14,4 |
20 |
|
1 x 2.5 |
3,6 |
24 |
30 |
|
1 x 4 |
4,1 |
38 |
50 |
|
1 x 6 |
4,6 |
58 |
65 |
|
1 x 10 |
6 |
96 |
110 |
|
1 x 16 |
7 |
154 |
165 |
|
1 x 25 |
8,5 |
240 |
242 |
|
1 x 35 |
9,9 |
336 |
350 |
|
1 x 50 |
11,7 |
480 |
482 |
|
1 x 70 |
11,7 |
672 |
662 |
|
1 x 95 |
15,3 |
912 |
885 |
|
1 x 120 |
16,8 |
1152 |
1123 |
|
1 x 150 |
19,2 |
1440 |
1390 |
|
1 x 185 |
21,3 |
1776 |
1733 |
|
1 x 240 |
23,8 |
2304 |
2264 |
5,H05V-U PVC-Elektrokabel300/500 V-Spezifikation
|
AWG |
Anzahl Kerne x |
Nominal insgesamt |
Nominales Kupfer |
Nenngewicht |
|
20 |
1 x 0.5 |
2.1 |
4.8 |
9 |
|
18 |
1 x 0.75 |
2.2 |
7.2 |
11 |
|
17 |
1 x 1 |
2.4 |
9.6 |
14 |
|
16 |
1 x 1.5 |
2.9 |
14.4 |
21 |
|
14 |
1 x 2.5 |
3.5 |
24 |
33 |
|
12 |
1 x 4 |
3.9 |
38 |
49 |
|
10 |
1 x 6 |
4.5 |
58 |
69 |
|
8 |
1 x 10 |
5.7 |
96 |
115 |
6.H05V-R PVC-Drähte300/500 V-Spezifikation
|
AWG |
Anzahl Kerne x |
Nominal insgesamt |
Nominales Kupfergewicht |
Nenngewicht |
|
20(7/29) |
1 x 0.5 |
2.2 |
4.8 |
9 |
|
18(7/27) |
1 x 0.75 |
2.4 |
7.2 |
12 |
|
17(7/26) |
1 x 1 |
2.6 |
9.6 |
15 |
